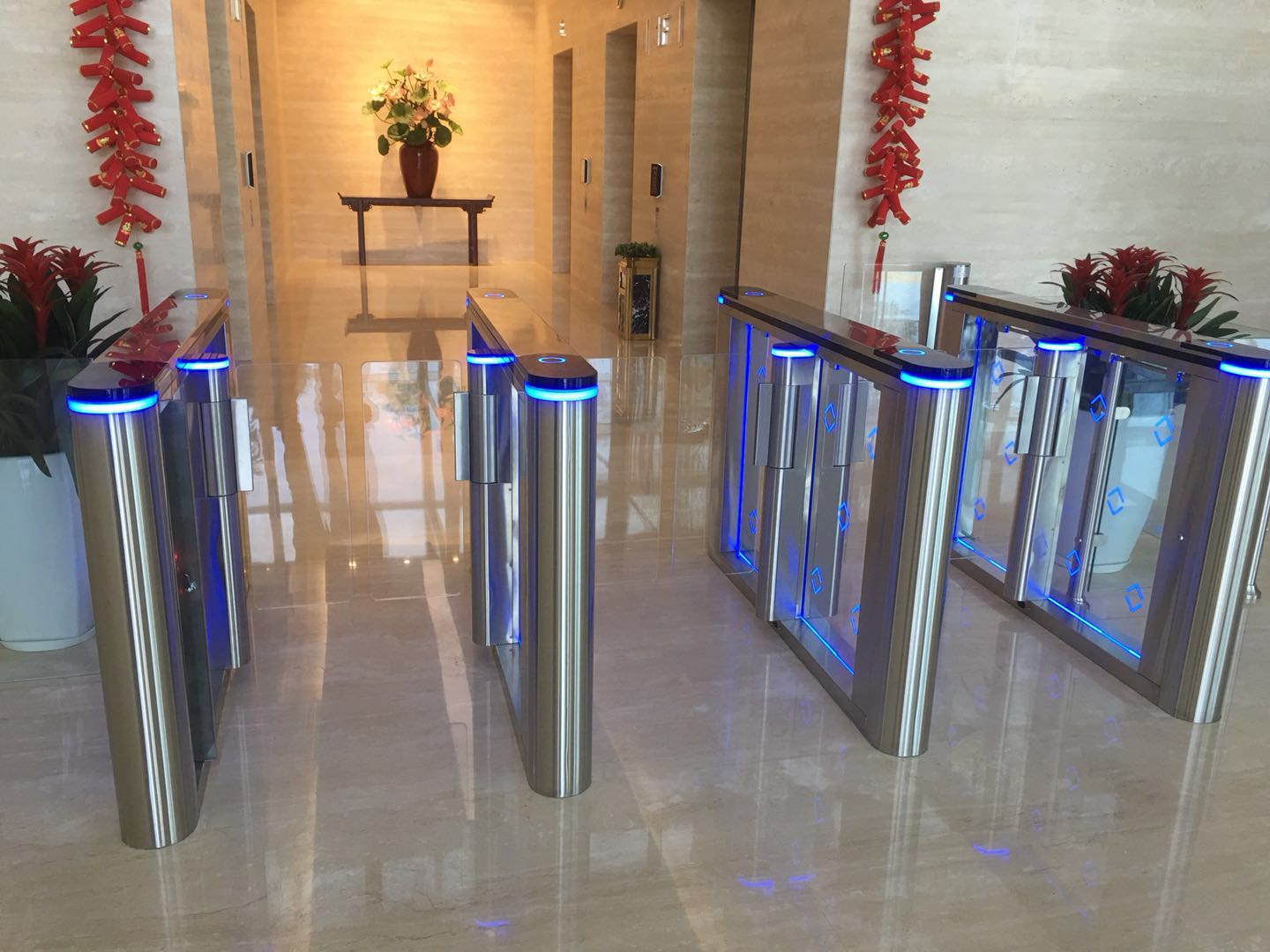

本通道閘是本公司自行開發、研制、生產的智能通道管理設備。面板上集成了二 維碼掃描儀、讀卡器，具有實用性強、強度高、壽命長等優點。該設 備把精巧的機械傳動、線路板控制、LED 燈光效果及各種讀寫技術有效結合為一體，通過配置不同的 讀寫設備，即可完成對通道通行的智能化控制與管理。
整個產品機架采用不銹鋼激光切割，數控折彎成型，造型美觀大方，且系統對外采用標準的 快速插拔電子接口，可集成各種讀寫裝置等，可方便的將條碼、二維碼、ID 卡、IC 卡等讀寫設備 集成在本設備上，從而為出入人員提供有序文明的通行方式，并可杜絕非法人員進出，同時為了 滿足消防通道的要求，在本系統中設有專用消防按鈕接口，以便在緊急情況下閘門自動打開，組織人員疏散。
一、 基本參數
1. 外形尺寸： 可定制
2. 箱體材質： 1.5mm 厚 SUS304
3. 門板材料： 10mm 亞克力 擋板
4. 通道寬： ≤900mm
5. 工作環境： 室內
|
輸入電壓 |
DC 24 / 48V |
|
額定/峰值電流 |
5A / 15A |
|
適配電機 |
低壓伺服電機 |
|
編碼器反饋 |
增量式 |
|
通訊接口 |
RS232 / RS485 / CAN |
|
硬件保護 |
R 過流保護 R 短路保護 R 反接保護 |
|
燈光輸出 |
迎賓燈 | 通行燈 | RGB燈 |
|
聲音輸出 |
蜂鳴器、語音各1路 |
|
紅外輸入 |
6個獨立接口，兼容PNP、NPN |
|
輸入輸出信號 |
2個開門 + 3個擴展輸入/輸出 |
|
專用輸出 |
1路離合器輸出 |
|
掉電開閘 |
外接12V 1.3AH蓄電池 |
|
暴力闖閘 |
內置制動模塊 |
|
多功能按鍵 |
開門、設零、恢復默認值等 |
|
工作環境溫度 |
-20℃ ~ 55℃ |
|
工作環境濕度 |
90%，無凝結 |
三．功能及特點
1. 具有零位自檢功能，方便用戶維護及使用；
2. 可設置雙向刷卡，進刷卡出感應開門等多種通行模式；
3. 非法進入有報警提示功能；
4. 防沖功能，在沒有接收功能開閘信號，閘門自動鎖死，擺臂如遇暴力撞擊，可自動復位；
5. 紅外防夾功能，在伸縮擋板復位的過程中紅外檢測到人在通道中，擋板會自動回到打開狀態；
6. 具有自動復位功能，行人讀有效卡后，若在系統規定時間內未通行時，系統將自動取消行人 此次通行權限； 復位時間為 5S～25S 可調(默認時間為 5S)；
7. 統一標準的對外電氣接口，可與多種讀卡器相掛接，并可通過管理計算機實現遠程控制與管 理,支持RS232、RS485、CAN等多種通訊方式，提供Modbus通訊協議，可對接上位工控機；
8. 適配低壓伺服電機，增量式編碼器反饋接口，內置PMSM + 矢量控制的伺服控制技術；
集成業界領先的通道機芯控制邏輯+紅外通行邏輯，實時檢測機芯運動狀態和行人通行位置;
9. 針對暴力闖閘等使用場景，內部設計有專用電路保障控制器和電源的穩定工作。
10. 配套有數碼按鍵盒、液晶按鍵盒、PC上位機等調試工具；
11. 斷電后通道自動常開(符合消防要求)，上電自動閉合；
12. 整個系統運行平穩、噪音小；
